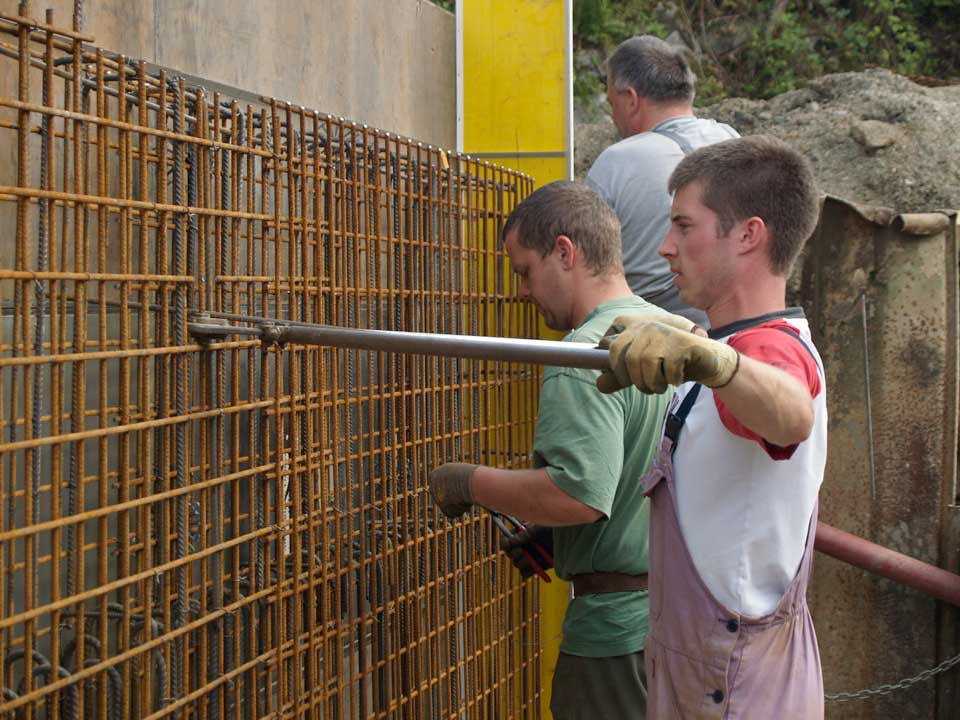

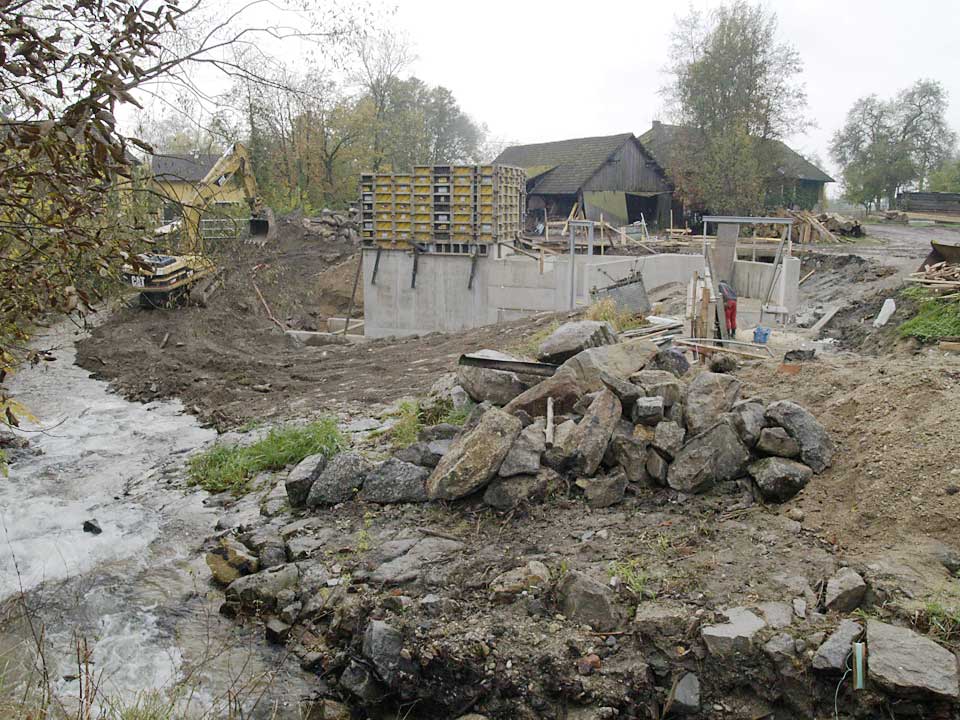

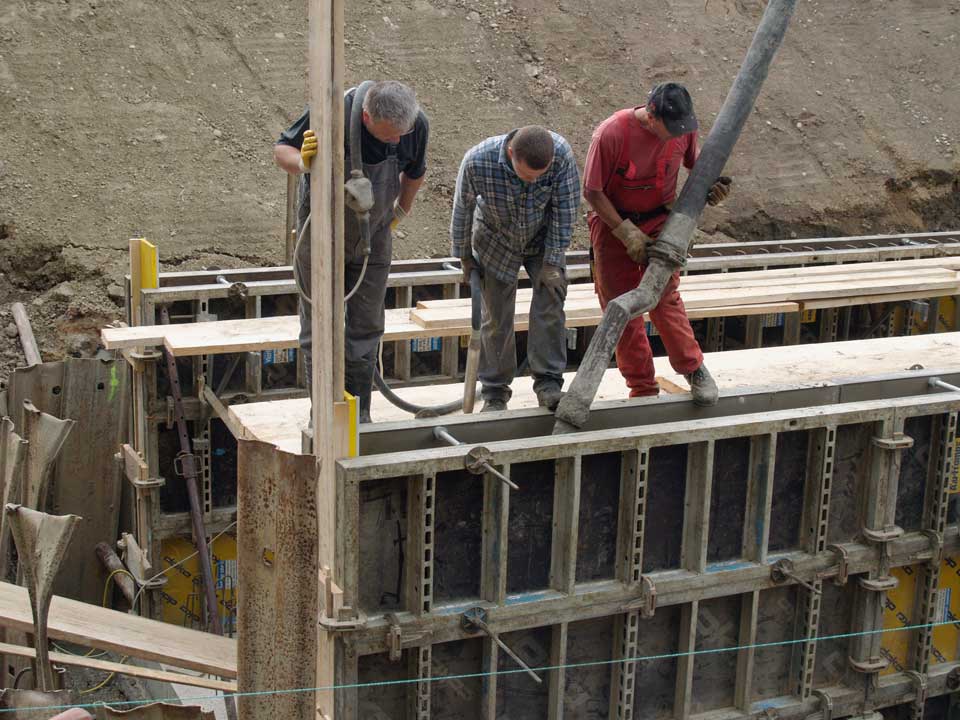

| Gewässer | Pesenbach | Pesenbach | ||
| Standortwerte | Pesenbach | Niedermühle | ||
| Stauziel | m ü.A. | - | 272,35 | |
| Abl.-Faktor | oE | 1 | 0,95 | |
| Messstelle | Nr. | oE | 20941 | - |
| Einzugsgebiet | A | km2 | 68,8 | 65,36 |
| niedrigst je gem. Abfluss 10a | NNQt | m3s-1 | 0,01 | 0,01 |
| durchschnittl. min. Abfluss | MJNQt | m3s-1 | 0,07 | 0,07 |
| durchschnittl. mittl. Abfluss | MQ | m3s-1 | 0,7 | 0,67 |
| durchschnittl. max. Abfluss | MJHQ | m3s-1 | 12,3 | 11,69 |
| Abfluss 10jähriges Hochwasser | HQ10 | m3s-1 | - | - |
| Abfluss 30jähriges Hochwasser | HQ30 | m3s-1 | - | 55 |
| Abfluss 100jähriges Hochwasser | HQ100 | m3s-1 | - | 80 |
Onlinepegel
Pesenbach Mühllacken (Land OÖ)
Pesenbach Niederwaldkirchen (Land OÖ)
Große Mühl Teufelmühle (Land OÖ)
- Details
- Geschrieben von: Frank Geffke
| Turbine Typ | Ossberger SM 43 Saugrohr | ||
| Bruttofallhöhe | H brutto | m | 3,25 |
| Nettofallhöhe | H netto | m | 3,1 |
| Ausbau-Wassermenge | Q maxTurb | m3s-1 | 0,59 |
| Wassermenge * Nettofallhöhe | P Hyd max | kW | 17,94 |
| Wirkungsgrad Turbine bei Q max | % | 80 | |
| Leistung Turbine maximal | P Turb max | kW | 14,35 |
| Leistung elektrisch | P el | kW | 12,6 |
| Drehzahl Turbine | n Turbopt | min-1 | 161 |
| Riemenscheibe Turbine | DTurbScheibe | mm | 1096 |
| unabhängig zu regelnde Zellen | oE | 2 | |
| Antrieb der Regelklappen | elektrisch 24V |
Die Funktion der Durchströmturbine wird auf der Herstellerseite erklärt.
- Details
- Geschrieben von: Frank Geffke
Der Generator wandelt die mechanische Energie aus der Turbine in verwertbare elektrische Energie um. Im Kraftwerk Niedermühle kommt eine Asynchronmaschine im Netzparallelbetrieb zum Einsatz. Es handelt sich um einen gebrauchten VEM 500V Drehstrommotor.
Das Kraftwerk funktioniert vereinfacht gesagt so:
Der Motor wird mit öffentlichen Drehstromnetz verbunden und läuft ohne Last mit 1000 U/min. Bei mechanischer Belastung (z.b.: einer Kreissäge) würde der Motor belastet, die Drehzahl würde sinken und der Motor bezöge elektrische Energie aus dem Netz. Im Kraftwerk hingegen wird dem Motor die mechanische Energie der Turbine über einen Flachriemen zugeführt. Hierdurch steigt die Drehzahl über die Synchrondrehzahl an, der Motor wirkt als Generator und liefert elektrische Energie in das Netz.
Downloads:
Erläuterungen zur Blindstromkompensation (.pdf)
Technische Details zur Drehzahlberechnung (.pdf)
Drehzahlberechnung MatLabSource (.pdf)
- Details
- Geschrieben von: Frank Geffke
Das Kleinkraftwerk wird durch eine Speicherprogrammierbare Steuerung weitgehend automatisch betrieben. Als Führungsgröße zur Regelung der Turbinenklappen wird das Stauziel des starren Dachwehres verwendet.
